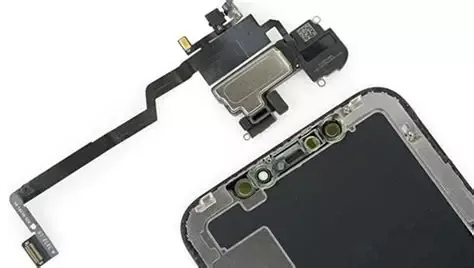

Адаптер за камера за мобилен телефон Rigid-Flex PCB

Адаптер за фотоапарат за мобилен телефон Rigid-Flex PCB од Honflex Electronics е коло со високи перформанси што комбинира крути и флексибилни слоеви за поврзување на модулите на камерата за паметни телефони со главните плочи. Неговиот ултра тенок дизајн обезбедува механичка стабилност, одличен интегритет на сигналот и ефикасна дисипација на топлина.

Клучни продажни точки

Интегрирани сензори за слика и држачи за леќи

Намалена висина на модулот на камерата за потенки телефони

Подобрен квалитет и доверливост на сликата

Апликации

Се користи во камери за паметни телефони, особено модули со висока резолуција кои бараат компактна, стабилна и високо-сигнална интерконекција. Контактирајте со Honflex за да набавите премиум адаптер ПХБ за вашите мобилни уреди.

Технички спецификации:

Основна структура

1. Адаптер за камера за мобилен телефон Rigid-Flex PCB ги поврзува крутата плоча на објективот, крутата плоча на конекторот, модулот за објектив/сензор и главната плоча. Централното флексибилно коло може да биде тридимензионално свиткано и жичено според внатрешниот простор на мобилниот телефон. Цврстите области може да се дизајнираат како прецизни жлебови или сопствени форми и директно да се вградат во сензорот за слика.

2. Инсталирањето на флексибилниот дел обично усвојува брановидна или „8“ форма шема. Зајакнувачките ребра се поставени под клучните точки на свиткување за да се растера стресот. Интегрираните ознаки за порамнување со висока прецизност обезбедуваат точност на склопувањето со сензорот и моторот за гласовна намотка (VCM) и другите компоненти.

3. На задната страна на цврстата област што одговара на сензорот за слика, ќе инсталираме високо мазна метална плоча за да ја подобриме плошноста на зајакнувачките ребра, со што ќе го подобриме квалитетот на сликата и ќе му овозможиме на сензорот брзо да ја исфрла топлината.

Најчесто поставувани прашања

П1: Како да се решат проблемите со ограничениот внатрешен простор во мобилните телефони и распоредот на модулите со повеќе камери?

О: Со оптимизирање на просторот, флексибилниот дел со слободно свиткување поддржува 3D стереоскопски жици, прилагодувајќи се на компактниот или неправилниот простор во телефонот. Во сложени распореди во близина на модули со повеќе камери или шарки на преклопен екран, дизајнирана е висината на оската Z.

П2: Како да се обезбеди квалитет на сигналот кога се соочувате со пренос на податоци со слики со голема брзина, како што е 4K/8K?

О: Со користење на технологија за ожичување со висока густина (како што се жици со диференцијални парови) во комбинација со материјали со ниска диелектрична загуба, адаптерот за фотоапарат за мобилни телефони Rigid-Flex PCB може да пренесува преноси на податоци со голема брзина, потиснувајќи го слабеењето на сигналот и електромагнетните пречки (EMI).

П3: Дали физичките карактеристики на таблата ќе имаат влијание врз конечниот квалитет на сликата?

О: Таблата обезбедува цврста и рамна платформа за инсталација за сензорот за слика и има помошна функција за дисипација на топлина. Го намалува шумот на сликата, заматувањето на фокусот и другите проблеми со сликите предизвикани од деформација или прегревање на загревањето на подлогата, што има одредено влијание и помага да се подобри квалитетот на сликата и стабилноста на системот.

П4: Дали е погоден за автоматско производство од големи размери и каква помош дава за ефикасноста на производството?

О: Поддржува модуларно брзо склопување, како високо интегрирана подкомпонента, го поедноставува управувањето со синџирот на снабдување на модулот на камерата и го оптимизира целокупниот процес на склопување.

Како водечки партнер во областа на мобилното сликање, ние не само што го произведуваме адаптерот за фотоапарат за мобилни телефони Rigid-Flex PCB, туку нашата основна конкурентност произлегува од нашата длабока акумулација во производството на прецизни кола, напредната наука за материјалите, топлинската симулација и анализата на интегритетот на сигналот (SI).

Од концепт дизајн до испорака на масовно производство, нашиот технички тим е вклучен во целиот процес на дизајнирање на вашиот проект и оптимизација на архитектурата на стек, осигурувајќи дека приспособеното решение може да ги исполни барањата на клиентите. Преку континуирани иновативни инженерски техники за истражување и развој, им помагаме на клиентите да ги пробијат просторните ограничувања на мобилните системи за сликање и да создадат појасно и постабилно корисничко искуство при фотографија.
