Адаптер за областа на шарката на екранот што се преклопува Цврста-флекс ПХБ

Адаптерот за шарки на преклопен екран, круто-флекс ПХБ е критичен носач за интерконекција што овозможува висока интеграција, висока доверливост и преклопување во модерните модули за приказ на паметни телефони. Со користење на композитна структура каде крутите области обезбедуваат компоненти, а флексибилната област е подложена на динамично свиткување, таа обезбедува стабилност на колото, интегритет на сигналот и механичка издржливост во ограничен простор. Тоа е основен технолошки овозможувач за потенки и полесни уреди.

Основна структура и карактеристики:

3D рутирање: Флексибилниот дел може да се превиткува или свитка како хартија, целосно искористувајќи го вертикалниот простор во телефонот за да ги свитка компонентите како што е IC на драјверот на задниот дел од екранот, а со тоа овозможува ултра тесни рамки или дури и дизајни на цел екран без рамка. Ова го олеснува дизајнот на ултра тенок паметен телефон.

Плочката со цврста флексија што се користи во модулите за прикажување е клучна компонента што го поврзува IC на двигателот на екранот со главната плоча. Ја комбинира свитливоста на флексибилните кола со стабилноста на крутите табли, формирајќи ја основата за постигнување висок сооднос меѓу екранот и телото и тенки, лесни дизајни.

Главните предности на перформансите:

1. Намалување на дебелината: Ја елиминира дебелината на конекторите и вишокот покривни слоеви на крути плочи, што резултира со потенка целокупна структура во споредба со дискретните решенија.

2. Врвен интегритет на сигналот: користи техники за поврзување со висока густина (на пр., диференцијално насочување на парови) и материјали со ниска диелектрична загуба за стабилно пренесување на преноси на податоци со слики со голема брзина (поддршка на видео 4K/8K), ефикасно потиснувајќи го слабеењето на сигналот и електромагнетните пречки на податоци со ниска осигурителна загуба.

3. Имунитет на пречки: Во споредба со долгите флексибилни кабли, цврстите флексибилни плочи ги скратуваат патеките на сигналот и можат ефикасно да ги изолираат електромагнетните пречки преку бакарни филтри за истурање или заштитување.

4. Структурен интегритет: меѓусебните врски помеѓу крутите и флексибилните делови се формираат преку внатрешно хемиско таложење и позлата, наместо преку споеви за лемење. Ова го прави отпорот на свиткување на раскрсницата далеку посупериорен од традиционалните решенија „FPC + конектор“ или „FPC залемено на цврста плоча“.

5. Висока отпорност на удар: Интегрираната структура го минимизира ризикот од дефект на спојот за лемење, обезбедувајќи стабилен пренос на сигнал дури и при падови или вибрации.

6. Поддржува динамично свиткување: кај телефоните што се преклопуваат, може да издржи преку 400.000 повторени свиткувања додека ги одржува електричните перформанси.

Клучни технички параметри:

1. Структурни параметри:

Број и структура на слоеви: Вообичаено 4-6 слоеви, со употреба на конструкција со „цврста флексија“.

Дебелина: Флексибилна површина обично 0,1-0,2 mm за екстремна тенкост; цврста дебелина на површината дизајнирана според барањата за монтирање и насочување на компонентите.

Минимален радиус на свиткување: Може да биде помал од 0,5 mm, погоден за тесни простори за свиткување.

2. Електрични перформанси:

Ширина/простор на линија: до 40μm - 50μm, задоволувајќи ги барањата за пренос на сигнал со висока густина.

Контрола на импеданса: Строга контрола на импедансата (на пр., 100Ω ±10%) за диференцијални сигнали со голема брзина (на пр. MIPI DSI).

Пропусен опсег на пренос: Поддржува брз пренос на податоци од неколку Gbps по канал, исполнувајќи ги барањата за прикажување со висока резолуција и висока стапка на слики.

3. Материјали и сигурност:

Подлога: Флексибилниот дел може да користи полиимид (PI) или полимер со течни кристали (LCP) со повисоки перформанси, при што вториот нуди предности во ултра тенкост, мала загуба и издржливост на свиткување.

Издржливост на свиткување: Потребно за динамичен животен век на свиткување >400.000 циклуси.

Работна температура: -30°C до +85°C, задоволувајќи ги строгите барања за животната средина за користење на потрошувачката електроника.

Апликативни сценарија

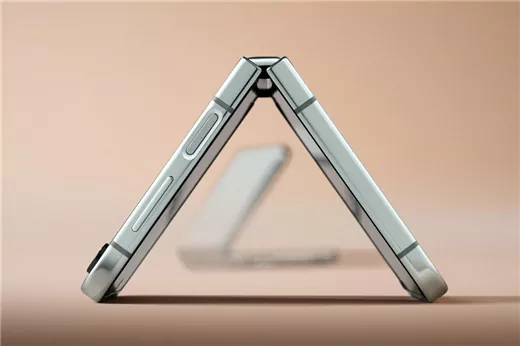

Адаптер за област со шарки на преклопен екран Ригид-флекс ПХБ е основното решение за интерконекција и поддршка за модерните системи за прикажување на паметни телефони, првенствено опслужувајќи ги екраните на телефонот со преклопување од висока класа. Неговата одлична отпорност на постојано свиткување го прави идеален избор за поврзување на преклопливи дисплеи што минуваат низ областа на шарките.

Нашиот предлог за вредност

Ние сме специјализирани за обезбедување на водечки решенија во индустријата за крути флексибилни плочи за интерконекција на екранот во секторот за мобилни телефони. Ние нудиме не само стандардизирани производи со висока доверливост, туку поседуваме и силни способности во колаборативен дизајн, оптимизација на симулации и прилагоден развој. Поддржани од длабока експертиза за прецизно процесирање на кола, наука за материјали, термичка симулација и анализа на интегритетот на сигналот, тесно соработуваме со клиентите за да обезбедиме поддршка за целосниот процес - од концепт дизајн до масовно производство - приспособена на специфични дизајни на ID, архитектури за натрупување и цели за изведба на прикажување. Посветени сме на искористување на иновативното инженерство за да им помогнеме на клиентите да ги поместат границите на просторот и перформансите во системите за прикажување на паметни телефони, создавајќи појасни и постабилни визуелни искуства, правејќи ве ваш доверлив партнер за основна компонента.
