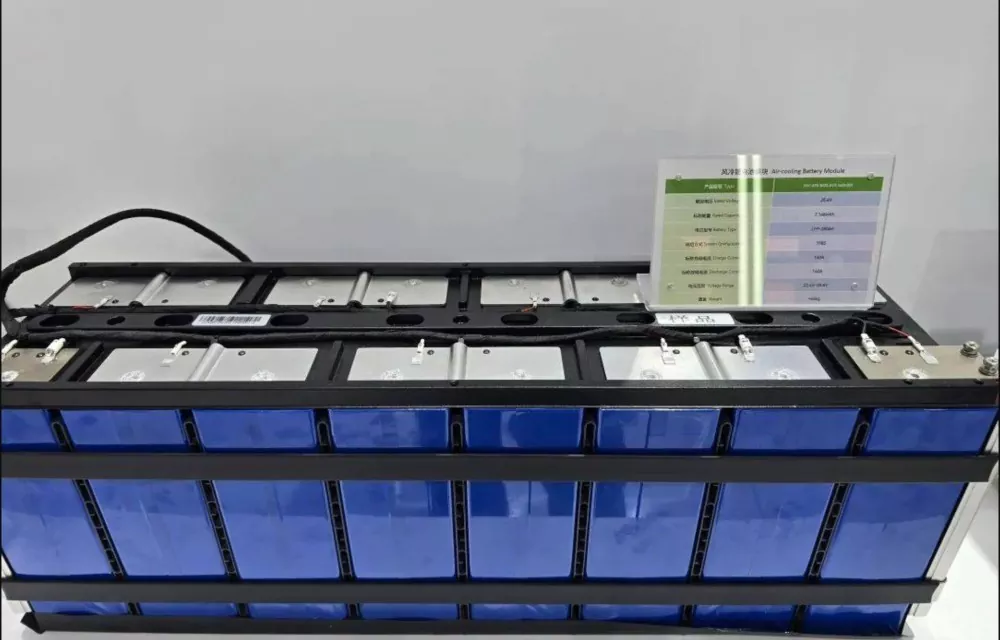

Кабел CCS за батерии за складирање енергија

Cable CCS за батерии за складирање енергија е компонента за поврзување и управување со батерии која ги интегрира традиционалните жици (жици, терминали, конектори) со собирници, пластични структурни делови, сензори за температура и други елементи во една единица. За разлика од CCS базиран на флексибилно печатено коло (FPC), тој ја задржува класичната структура на кабелскиот ремен и систематски ги надградува претходно расфрланите и неорганизирани сензори преку модуларен и интегриран дизајн. Како „структурирана невронска мрежа“ на системот за управување со батерии (BMS), тој е одговорен за сигурно собирање на напонски и температурни сигнали од секоја поединечна ќелија, служејќи како критичен основен модул за следење на безбедноста на батериите, проценка на состојбата и оптимизација на перформансите во стационарни системи за складирање енергија.

Основна структура и карактеристики

1. Модуларен интегриран дизајн:

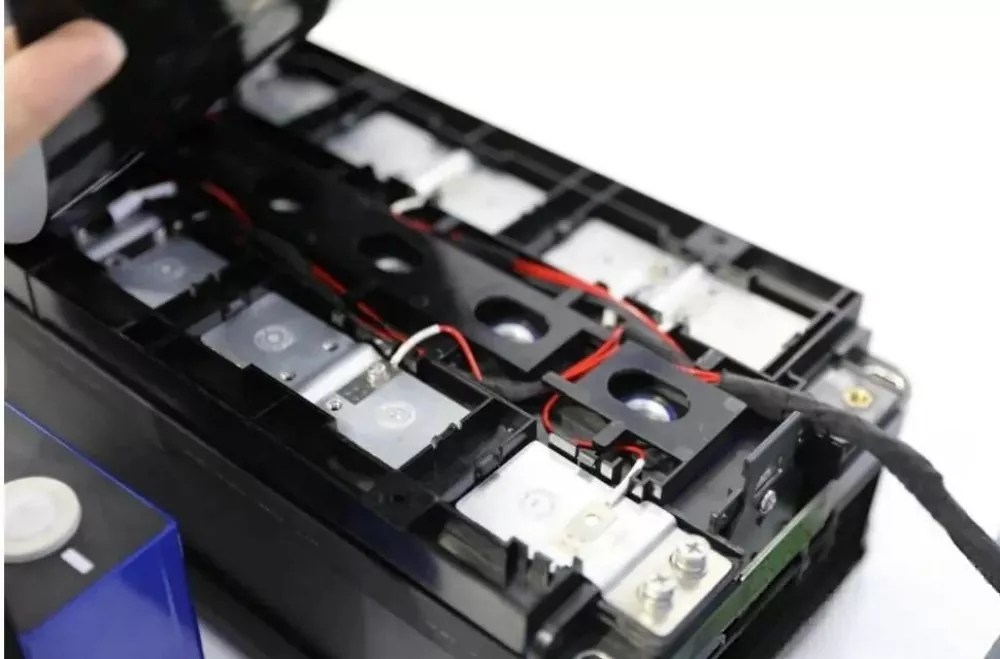

Расфрлани независни напонски кабли за земање примероци и жици од сензорот за температура се интегрирани во уредни склопови на жици преку конектори и терминали. Тие се однапред склопени со бакарни/алуминиумски собирници (кои носат клеточни серии/паралелни врски) и изолациски пластични држачи (изолациони плочи) за да формираат целосен модул. Овој дизајн фундаментално го трансформира традиционалниот режим на склопување на „прво поставување расфрлани жици, а потоа прицврстување терминали“, создавајќи стандардизирани функционални единици прилагодени за инсталации за складирање енергија од големи размери.

2. Стабилна и сигурна архитектура на поврзување:

Врските помеѓу собирниците и терминалите на ќелиите обично користат процеси со висока доверливост, како што е ласерско заварување.

Електричните врски помеѓу жицата на кабелот и точките за чувствителност на собирниците се постигнуваат преку стегање, заварување или интеграција во конекторите, обезбедувајќи цврста структура и избегнување на ризикот од поединечно олабавување на жица.

3. Приспособливост кон автоматизација:

Додека традиционалните расфрлани кабли се потпираат на рачно склопување, откако ќе се интегрираат во модул CCS, неговата редовна форма и дефинираните интерфејси овозможуваат прилагодување на повисоки степени на автоматизирани процеси на склопување, како што се роботско позиционирање и инсталација - од суштинско значење за производство на складирање на енергија со голем волумен.

4. Флексибилност во техничките патеки:

Кабел CCS е важна гранка во развојот на технологијата CCS. Врз основа на барањата за дизајн, може да се комбинира и со други технички патишта како FPC или PCBA (Склопување на плочата за печатено коло) за да се формираат хибридни интегрирани решенија, како што се „Cable + Isolating Plate“ или „FPC + Vacuum Forming / Cable“, задоволувајќи различни трошоци, перформанси и просторни барања за различни апликации за складирање енергија.

Предности

1. Високо производство и ефикасност на склопување: Интегрирањето на десетици или стотици расфрлани точки на склопување во инсталацијата на неколку модуларни компоненти значително го поедноставува процесот на производство за големи пакувања батерии за складирање енергија.

2. Доверливост на поврзувањето и постојан квалитет: Заварувањето на јадрото и поврзувањата во модулот се завршени пред конечното склопување, намалувајќи ги сложените операции во батерискиот пакет и намалувајќи ја вкупната стапка на преработка на пакетот предизвикана од лошо заварување или склопување на лице место. Стандардизираното производство обезбедува конзистентност на производот низ распоредувањата со голем волумен.

3. Уредна структура и оптимизација на просторот: Интегрираниот дизајн ги решава проблемите како што се неуредното рутирање на традиционалните прицврстувачи и потенцијалното мешање/абење со другите компоненти. Каблите се уредно прицврстени во пластичните држачи, со што се разјаснува распоредот и се подобрува искористувањето на внатрешниот простор на пакувањето и удобноста за одржување - од клучно значење за системи за складирање енергија од големи размери кои бараат периодично одржување.

4. Трошоци и рок на доспевање на синџирот на снабдување: Врз основа на добро воспоставени процеси на автомобилски и индустриски жици, синџирот на снабдување е зрел, а трошоците за суровините се релативно транспарентни. За проектите за складирање енергија со приоритет на банкарската способност и докажаната технологија, ова претставува силен и нискоризичен избор во споредба со поновите пристапи базирани на FPC.

5. Засилена заштита и безбедност: Модуларните пластични структурни делови обезбедуваат унифицирана изолациона заштита и механичка фиксација за каблите и точките за поврзување, подобрување на отпорноста на вибрации и удари и олеснување на усогласеноста со строгите безбедносни барања како што се застојот од пламен (UL94 V-0) и високонапонската изолација.

Апликации

Овој производ претставува докажан, сигурен пат за надградба од традиционалните расфрлани жици до интегрирани решенија во пакетите батерии за складирање енергија, примарно применети во:

1. Системи за складирање на енергија во Utility-Scale: за големи инсталации на батерии кои бараат робусни, услужливи врски со докажана долгорочна доверливост.

2. Комерцијално и индустриско (C&I) складирање на енергија: каде што економичноста и леснотијата на одржување се приоритетни заедно со доверливите перформанси.

3. Резиденцијални кабинети за складирање енергија: Апликации кои имаат корист од поедноставената инсталација и поврзувањата што се сервисираат на терен.

Нашата мисија

Ние длабоко ги разбираме предизвиците за балансирање помеѓу ефикасноста, доверливоста и трошоците во индустријата за складирање енергија. Нашето Кабелско CCS решение, изградено врз зрела технологија за индустриски жици и подобрено преку модуларна интеграција, нуди робустен и докажан производен пат за апликации за складирање енергија. Ние не само што обезбедуваме висококвалитетни модули во согласност со релевантните индустриски стандарди, туку поседуваме и длабински сервисни способности што опфаќаат структурен дизајн, инженерство на кабли, автоматска интеграција на склопување и сеопфатно тестирање и валидација. Посветени сме да им помогнеме на клиентите да ги трансформираат сложените, трудоинтензивни процеси на склопување на кабли во рационализирани, сигурни модуларни инсталации - значително зголемувајќи ја ефикасноста на производството и долгорочната доверливост на системот. Со нашето длабоко искуство и во автомобилските и во стационарните апликации за складирање енергија, ние сме ваш доверлив партнер за дизајнирање и производство на батерии, без разлика дали се работи за пилот проекти или за распоредување во размер од гигават.

Најчесто поставувани прашања

1. Кои се предностите на Chengshi Cable CCS решенијата?

Chengshi Cable CCS нуди флексибилен модуларен дизајн, висока спроводливост, сигурна изолација и рентабилно производство, обезбедувајќи стабилни перформанси и лесна инсталација за апликациите ESS.

2. Дали можете да обезбедите приспособени решенија за CCS за кабел?

Да, како кинески производител и добавувач, Chengshi обезбедува целосно приспособени дизајни за CCS за кабел врз основа на напон, струја, распоред и проектни барања.

3. Кои материјали се користат во вашите Кабелски CCS системи?

Ние користиме висококвалитетни бакарни или алуминиумски проводници, прецизни материјали за изолација и издржливи премази за да обезбедиме безбедност, спроводливост и долг работен век.

4. Кои апликации се погодни за Cable CCS?

Нашите Кабелски CCS решенија се широко користени во системи за складирање енергија (ESS), литиумски батерии, складирање на обновлива енергија и индустриски системи за напојување.

5. Како го обезбедувате квалитетот на производот?

Ченгши следи строги процеси за контрола на квалитетот, вклучувајќи електрично тестирање, проверка на изолацијата и тестирање на издржливост за да ги исполни меѓународните стандарди.

6. Кој е вашиот производствен капацитет и време на водство?

Со зрели производствени процеси и скалабилни производни линии, обезбедуваме стабилно снабдување и брза испорака за нарачки на големо.
